反沖洗過濾器（SFC型）

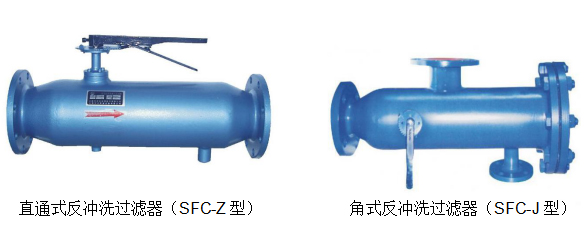

產品介紹

產品結構：

技術參數：

公稱通徑DN(mm)		50~500（特殊尺寸可訂做）
公稱壓力MPa		1.6	2.5
試驗壓力MPa	強度	2.4	3.75
	密封	1.76	2.75
	（特殊壓力等級）按用戶要求生產
過濾精度		10~800目（特殊精度可定制）
殼體材質		20#/304/304L/316/316L
濾芯材質		304/316L
密封材質		聚四氟乙烯/丁晴橡膠/金屬纏繞
連接方式		法蘭連接/對焊連接
法蘭標準		JB/GB/HG/ANSI/SH/JIS
執行標準		SH/T3411-1999、HG/TT21637-91

一、概述

反沖洗過濾器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少系統污垢、菌藻、銹蝕等產生，以凈化水及保護系統其他設備正常工作的設備。水由進水口進入過濾器機體經過過濾網從過濾器出口流出，當需要排污時只需轉動手柄，關閉水流導向閥，打開排污閥即可排污。

反沖洗過濾器克服了傳統過濾產品的納污量小、易受污物堵塞、清洗工作復雜，必須對設備進行拆卸才能實現對過濾部分的清洗，且清洗排污時系統不間斷供水，這樣的設計真正的滿足了用戶的需求。

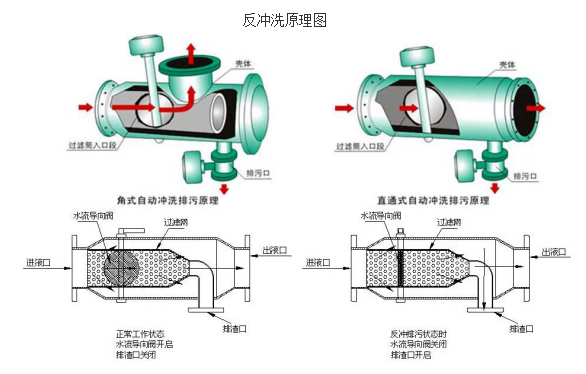

二、工作原理

當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾后流入出口。當過濾器需要清洗時，打開排污閥，轉動手柄關閉水流導向閥，在濾網內壁上的雜質被進一步?jīng)_洗排出，當水流導向閥處于全關狀態下，水流被迫從過濾器進口段網孔進入濾網外側，大部分凈液從出口流出，一部分凈液又從濾網外側進入濾網內部(因?yàn)橄到y(tǒng)會處于泄壓狀態，濾網內部壓力小于外側壓力)，從而對濾網進行反沖洗，特殊結構的不銹鋼契形濾網使得在濾網內部產生了噴射效果，任何雜質都被從光滑的內壁上沖走。當清洗完成，關閉排污閥，開啟水流導向閥。整個沖洗過程系統可正常工作，無需停機。
