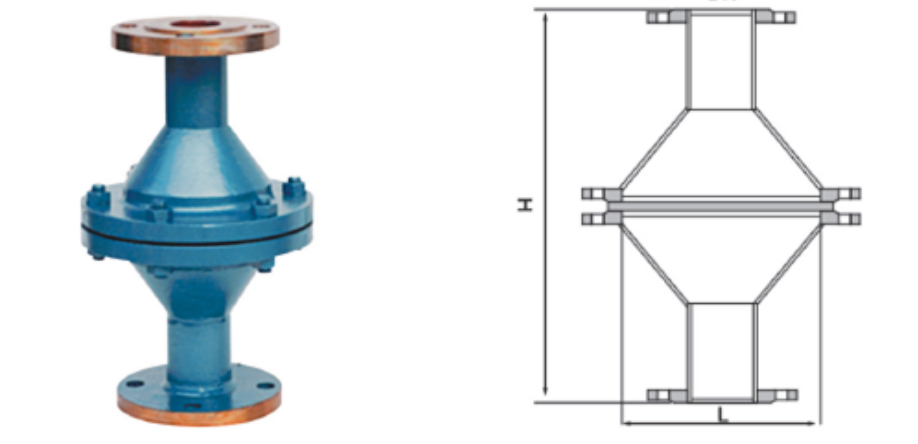

產品結構：
產品外形尺寸表：
公稱通徑DN(mm)
L
H
50
2″
220
236
80
3″
280
270
100
4″
325
274
150
6″
427
288
200
8″
498
306
250
10″
593
320
技術參數：
50~350（特殊尺寸可訂做）
公稱壓力MPa
1.6
2.5
試驗壓力MPa
強度
2.4
3.75
密封
1.76
2.75
（特殊壓力等級）按用戶要求生產
適用介質
易燃易爆氣體的設備、放空管道
殼體材質
WCB/304/304L/316/316L/鋁合金/襯里
阻火材質
304/316L/哈氏合金
密封材質
聚四氟乙烯/丁晴橡膠/金屬纏繞
連接方式
法蘭連接/螺紋連接
法蘭標準
JB/GB/HG/ANSI/SH/JIS
執行標準
GB5908-2005
一、概述
散熱放空阻火器（ZHQ-R型）是用來阻止易燃氣體和易燃液體蒸汽的火焰蔓延的安全裝置。一般安裝在輸送可燃氣體的管道中，或者通風的槽罐上，阻止傳播火焰(爆燃或爆轟)通過的裝置，由阻火芯、阻火器外殼及附件構成。
散熱放空阻火器（ZHQ-R型）也常用在輸送易燃氣體的管道上。假若易燃氣體被引燃，氣體火焰就會傳播到整個管網。為了防止這種危險的發生，也要采用阻火器。散熱放空阻火器（ZHQ-R型）也可以使用在有明火設備的管線上，以防止回火事故。
二、工作原理
關于阻火器的工作原理,主要有兩種觀點:一是基于傳熱作用;一是基于器壁效應。
? 傳熱作用
燃燒所需要的必要條件之一就是要達到一定的溫度,即著火點。低于著火點,燃燒就會停止。依照這一原理,只要將燃燒物質的溫度降到其著火點以下,就可以阻止火焰的蔓延。當火焰通過阻火元件的許多細小通道之后將變成若干細小的火焰。設計阻火器內部的阻火元件時,則盡可能擴大細小火焰和通道壁的接觸面積,強化傳熱,使火焰溫度降到著火點以下,從而阻止火焰蔓延。
? 器壁效應
燃燒與爆炸并不是分子間直接反應,而是受外來能量的激發,分子鍵遭到破壞,產生活化分子,活化分子又分裂為壽命短但卻很活潑的自由基,自由基與其它分子相撞,生成新的產物,同時也產生新的自由基再繼續與其它分子發生反應。當燃燒的可燃氣通過阻火元件的狹窄通道時,自由基與通道壁的碰撞幾率增大,參加反應的自由基減少。當阻火器的通道窄到一定程度時,自由基與通道壁的碰撞占主導地位,由于自由基數量急劇減少,反應不能繼續進行,也即燃燒反應不能通過阻火器繼續傳播。
隨著阻火器通道尺寸的減小, 自由基與反應分子之間碰撞幾率隨之減少, 而自由基與通道壁的碰撞幾率反而增加, 這樣就促使自由基反應減低。當通道尺寸減少到某一數值時, 這種器壁效應就造成了火焰不能繼續傳播的條件, 火焰即被阻止。因此器壁效應是防止火焰的主要機理。
三、性能
1、阻爆性能合格,阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過。
2、耐燒性能合格，阻火器就能承受 1 h 耐燒，試驗過程中應無回火現象。
3、殼體水壓試驗合格，水壓試驗為法蘭壓力的1.5倍試壓無滲漏。結構合理，重量輕、耐腐蝕。易檢修，安裝方便。阻火器芯子采用不銹鋼材料, 耐腐蝕易于清洗。
阻火器主要由殼體和阻火芯兩部分組成。殼體應具有足夠的強度，以承受爆炸產生的沖擊壓力。阻火芯是阻止火焰?zhèn)鞑サ闹饕獦嫾?，波紋型阻火芯用不銹鋼、銅鎳合金、鋁或鋁合金支撐。波紋型阻火器能阻止爆燃的猛烈火焰，并能承受相應的機械和熱力作用，流動阻力小，易于清洗和更換。
四、維修保養
1)、 為了確保阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀廠家提供的說明書，并仔細核對標牌與所裝管線要求是否一致。
2)、 阻火器上的流向標記必須與介質流向一致。
3)、 每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
4)、 被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
5)、 清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
6)、 重新安裝阻火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。
