水位自控式水封阻火器

產品介紹

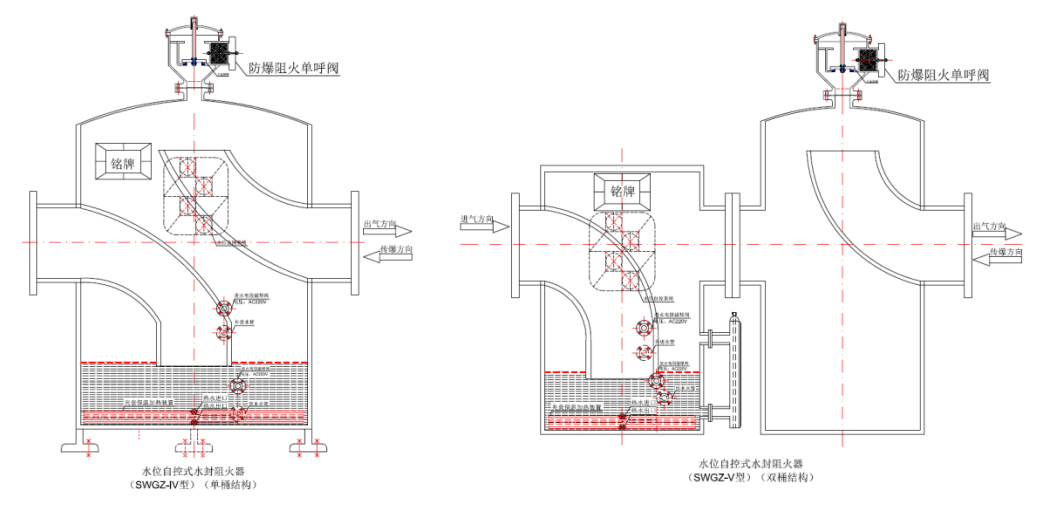

產品結構：

技術參數：

公稱通徑DN(mm)		300~800（特殊尺寸可訂做）
公稱壓力MPa		1.6	2.5
試驗壓力MPa	強度	2.4	3.75
	密封	1.76	2.75
	（特殊壓力等級）按用戶要求生產
適用介質		瓦斯管道
殼體材質		20#/304/304L/316/316L
密封材質		聚四氟乙烯/丁晴橡膠/金屬纏繞
連接方式		法蘭連接
法蘭標準		JB/GB/HG/ANSI/SH/JIS
執行標準		SY/T 0511.1-2010 GB5908-2005 AQ1072-2009

一、概述

SWGZ水位自控式水封阻火器是我公司吸收國內外技術和廣大用戶反饋的基礎上，同時按照AQ1072-2009《瓦斯管道輸送水封阻火泄爆裝置技術條件》設計而成，SWGZ型水位自控式水封阻火器是安裝在抽放管正壓端的一種安全保障裝置，當瓦斯抽放管道發生意外爆炸事故時，防止爆炸產生的沖擊波破壞抽放系統，并阻斷爆炸產生的火焰沿抽放管路傳導，防止事故進一步擴大的一種專用安全裝置。可根據不同管路直徑的大小選擇不同規格的水位自控式水封阻火器。

二、工作原理

SWGZ型水位自控式水封阻火器利用在正常抽放時（安裝在正壓端），瓦斯通過水封面被抽出或排放，一旦瓦斯管內發生爆炸或燃燒，由于爆炸波和火焰被水封所隔絕，同時單呼閥正壓閥盤被沖開，爆炸能量得到釋放，因此可以保護礦井上下、抽放泵站設備以及用戶的安全。

三、水位自控原理

SWGZ型水位自控式水封阻火器首先按照要求預設水封水位控制進水閥、放水閥，當水位低于預設水封水位，水位傳感器輸出信號給控制器，控制器命令進水閥打開進水至水封水位關閉；當傳感器測得水位超過水封水位，將輸出信號給控制器，控制器命令放水閥打開放水，至水封水位關閉；當紅外線液位傳感器測得水管內無水時，向控制器發出信號報警用以提醒現場值班人員抓緊解決無水問題。

四、維修保養

1)、為了確保水位自控式水封阻火器的性能達到使用目的，在安裝前，必須認真閱讀廠家提供的說明書，并仔細核對標牌與所裝管線要求是否一致。

2)、水位自控式水封阻火器上的流向標記必須與介質流向一致。

3)、定期觀察防爆桶內水位，以檢查水位控制裝置是否正常。

4)、冬季應該設有防凍保溫裝置，以免水封水位結冰。

5)、定期清理防爆桶內的沉淀物保持桶內水質潔凈。

6)、定期檢查泄爆裝置是否有效，能否正常工作。

7)、定期檢查防爆桶以及內部進氣管是否有破裂腐蝕穿孔現象，防止水封失效。重新安裝水位自控式水封阻火器時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。
