罐壁通氣孔（BTQK型）

產品介紹

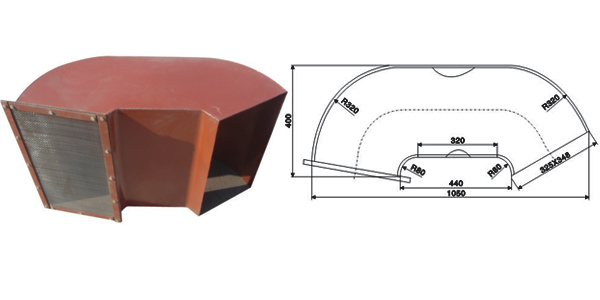

產品結構：

技術參數：

公稱通徑DN(mm)	400X1050（特殊尺寸可訂做）
公稱壓力MPa	常壓
整體材質	20#/304/304L/316/316L
密封材質	聚四氟乙烯/丁晴橡膠/金屬纏繞/石棉
連接方式	對焊連接
執(zhí)行標準	SY/T 0511.8-2010

一、概述

通氣孔屬于浮頂油罐專用附件。通氣孔分根據它安裝位置的不同可分以下幾種:罐壁通氣孔、罐頂通氣孔。

儲存在內浮頂油罐的油料，液面已全部為內浮盤覆蓋，所以在罐頂就不再安裝機械呼吸閥和Y型液壓安全閥。但在實際使用中，如各結合部位密封稍有不嚴密，還會引起油氣瀉出，當浮盤下降時，由于粘附在罐壁上的油膜蒸發(fā)等原因，浮盤與拱頂間的空間，仍會有油蒸氣積聚。為及時稀釋并擴散這些油氣，防止油蒸氣濃度增大到燃、爆極限，罐頂與罐壁周圍開設有通氣孔。孔口之間的環(huán)向間距應不大于10m，每個油罐至少應開設4個;總的開孔面積要求每米油罐直徑在0.06㎡以上。通氣孔出入口安裝有金屬絲網罩。

通氣孔在儲油液位超高和自動報警裝置失靈時，還兼起溢流作用。罐壁通氣孔應為偶數對稱開設，使其空氣充分對流，以盡量降低油罐浮盤與拱頂間油蒸氣濃度。一般裝于內浮頂罐上部側壁起到通氣作用。

罐頂通氣孔一般裝于重質油罐頂部起呼吸作用。罐頂通氣孔安裝在拱頂中間，周圍及頂部用金屬絲網和防雨罩覆蓋。制造驗收標準:按SY/T0525.4-93。
